产品特点、应用范围

全自动软水器广泛用于工业锅炉、热交换器、宾馆饭店、食品加工、洗衣印染、医疗卫生等行业，该产品具有自动化度高。交换容量大、能耗低、省人工、无需日常保养特点、将给客户带来最佳的经济运行工况。

软水器设备简介

1.康津软化水设备控制系统采用世界上最大的水处理控制器生产厂美国FLECK公司制作的国际专利产品－集中多路主体阀及控制元件。主体阀为无铅黄铜铸造加工而成，比塑料阀体坚固耐用、承压能力高。活塞式阀芯往复运动时，摩擦阻力小、动作灵活、耐磨损在使用过程中，有自动除去污垢的作用。根据FLECK公司几十年以来几百万台的使用情况看，此种阀故障率极小。

2.主体阀采用一体多通路设计,免除了隔膜电控阀故障多的弱点。

3.控制部分为机械传动结构，设计精巧、简单合理，比电脑控制的设备系统更能适应环境，工作稳定可靠、调节操作方便，具有免修性能，使用年限达十五年以上。

4.控制系统的机械传动方式为：驱动电机带动无铅黄铜铸造的单阀柱（外涂聚四氟乙烯）运动来变换阀位，完成主阀体各个工作程序。其运动准确无误，且耐腐、耐磨性能好。

5.设备工作程序由软化水量（即流量）控制方式来实现全自动工作程序控制，可根据水质条件将再生用盐量和用水量调定至最佳状态，无需人员操作。

6.本控制系统在有水(水压>2bar)、有电(220V、50Hz)的情况下全部由集中控制阀完成自动控制，不需人员监控。

7.调节流量计(流量传感控制器)为叶轮式设计，加工精度高，结构紧凑，经久耐用，运行中不易产生故障。可根据操作需要设定在任意高度,靠流量叶轮传送信号至控制器,必要时可进行手动调整(如再生)。还原周期及总产水量的控制精度在±3%范围内。

8.离子交换树脂罐为缠绕玻璃钢。树脂罐在满负荷情况下，单罐产水量为22-24t/h，每罐再生周期为10小时再生一次，每次再生需要164 分钟，每天每罐再生两次，再生方式为顺流。

9.布水方式为满床式布水器，中心布水母管连接十数只布水子管平均分布于罐底，埋于浅浅的方正石中，和树脂罐直径相配合，充分发挥树脂交换能力，同时不会产生偏流和击穿旁流现象。这种布水器的优点是压损极小，独有的V型槽有自动清洗功能，保证水流均匀。

10.盐罐为PE(聚乙烯)材质，体积设计为2-天加一次盐。单罐每次再生耗盐160Kg。

11.树脂为聚苯乙烯磺酸系Na＋型(001×7)阳离子交换树脂。

工作原理及示意图：

全自动钠离子交换器采用离子交换原理，去除水中的钙、镁等结垢离子。当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子便与树脂吸附的 钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。

　　由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。

　　由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。

　　如以RNa代表钠型树脂，其交换过程如下：

　　2RNa + Ca2+ = R2Ca + 2Na+

　　2RNa + Mg2+ = R2Mg + 2Na+

　　即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。

流程说明：

①工作状态：原水经过控制阀由上布水器进入树脂罐，经树脂层处理的水通过底部的下布水器，沿着中心升降管向上，再通过控制阀的出水口流出。

②反洗状态：原水进入控制阀后沿中心升降管向下，通过底部的下布水器经过树脂层向上，最后通过控制阀排污口排出。其目的是为了松动树脂。

③再生状态：原水经吸盐器产生虹吸，带着再生还原剂 （20以上的饱和盐水）进入树脂罐，然后经过树脂层进入下布水器和升降管，再通过控制阀排污口排出 （实际原水经与20以上的饱和盐水混合后的盐水浓度为8％左右)。

④慢速清洗状态：原水经控制阀进入树脂罐，经树脂层处理过的水通过底部的下布水器，然后沿着中心的升降管向上，再通过控制阀排污口流出。

⑤快速清洗状态：原水经控制阀进入树脂罐向下，经过树脂层后进入下布水器沿升降管向上，最后通过控制阀排污口流出。

康津全自动软水器型号说明：

KJ-KF—□—□□□

KJ-KF——产品系列号

□——控制再生方式或运行方式

T单罐系统，时间型控制

Q单罐系统，流量型控制

E2双罐系统，同时工作，交替再生，一用一备

D3三罐系统，两用一备

E3三罐系统，同时工作，交替再生，

D4四罐系统，三用一备

□□□——罐体直径mm

设备型号

①型号：KJ-KF/E2-1500

用水量要求45-90T/h； 选用KJ-KF/E2-1500型全自动软水器。

②组合形式：

单流量计先后再生控制系统

两罐、单流量计。两罐同时供水工作，当流量计回零时，主罐开始再生。一旦主罐返回服务

供水状态，副罐开始再生。当用水需求量大时可多个系统并联工作。

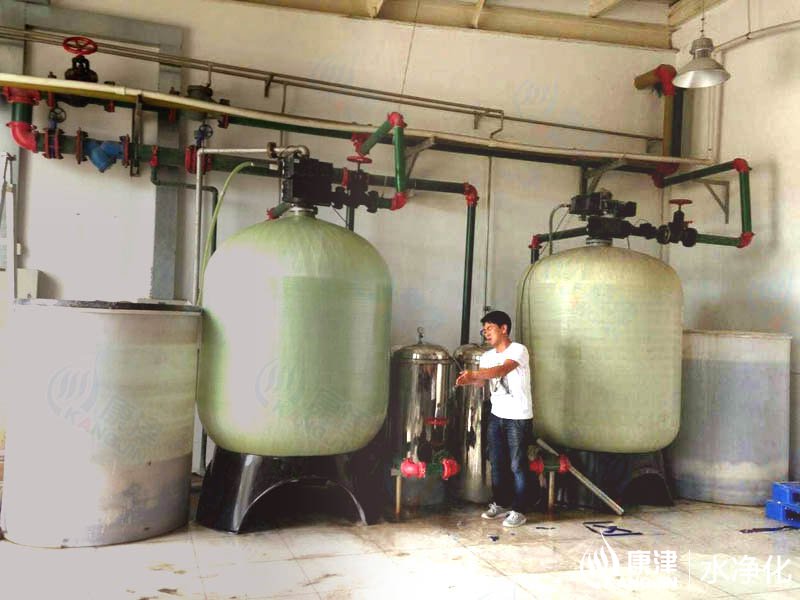

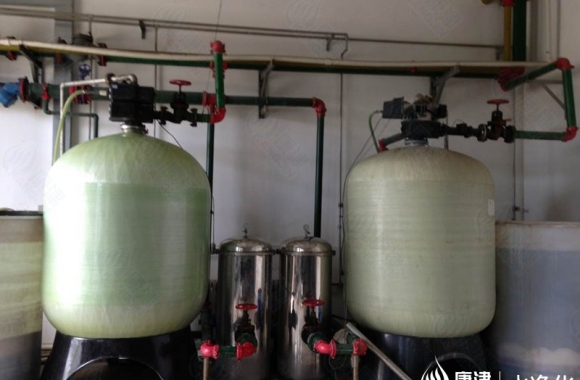

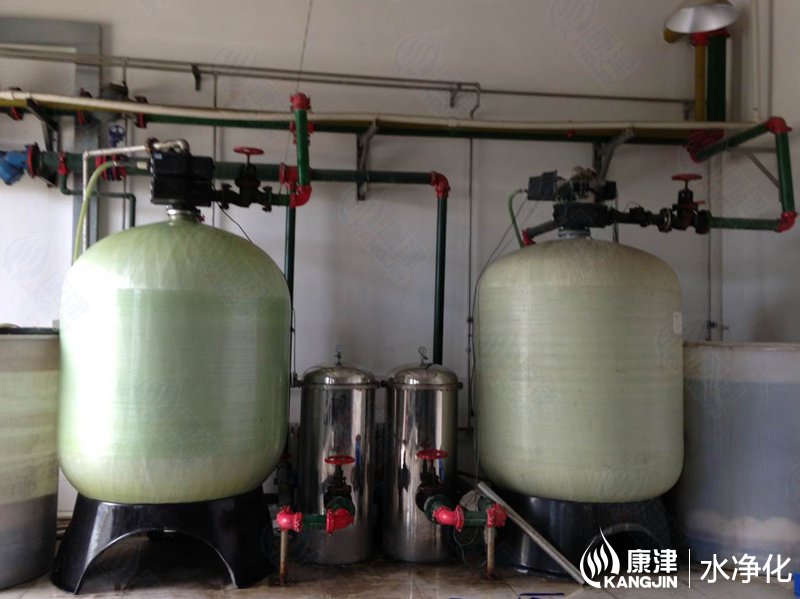

KJ-KF/E-1500型全自动软水器为流量型双头双罐软化器，两个控制阀通过互锁使两台单独的软化器实现双罐并联。通过流量互锁装置自动切换，同时供水，交替再生，确保连续供应软水，使整个系统更加安全可靠。

⑥盐罐注水状态：原水进入控制阀，经注水器向盐罐注水。

软水器的主要技术参数及其工况要求：

1.原水硬度：  ＜8mOL /L(1mmol/L=2.8德国度 )

2.出水硬度：  ＜0.03mOL /L

3.正常工作水压：0.2-0.5MPa; 试验压力：0.9MPa

4.工作温度：   2-50℃

5.自控电源：   220V/50Hz; 电耗：30W

6.主干管直径应≥80.0mm，每台控制器的进出口管径为DN80mm

7.设备总压损(管路＋控制器＋布水器)=0.3kgf/cm2

8.产水量：100m3/h双系统总产水量能达到100-200m3/h。

9.设备重量(单罐+树脂):  设备和重 2200Kg

10.树脂型号：001×7聚苯乙烯磺酸系 Na+型强酸性阳离子交换树脂

11.安装要求：地基需水平，并且承重。设排污沟。盐罐靠近树脂罐。

12.盐箱内再生液浓度NaCl: >20%

13.用户不可以用加碘盐、加钙盐为再生剂。

14.系统联接方式为双罐并联，交替再生，连续供水。
